Магниевые расширительные столы применяются в тех случаях, когда размеры испытываемого изделия не позволяют разместить его на подвижном столе вибростенда. Расширительные столы изготавливаются методом литья из магниевого сплава ZM5 (эквивалент сплава AZ91). Точность обработки верхней и нижней поверхностей расширительных столов обеспечивает параллельность и плоскостность не хуже 0.15 мм. Для закрепления испытываемых изделий в верней плоскости расширительного стола запрессовываются резьбовые вставки из нержавеющей стали. Для защиты от коррозии поверхности расширительных столов анодируются.
Значения жесткости и прочности делают магниевые сплавы идеальными для изготовления расширительных столов. Использование при проектировании расширительных столов расчетов методом конечных элементов позволяют достигать высоких рабочих частот при минимальной массе, что позволяет эффективно использовать вынуждающую силу вибростенда.

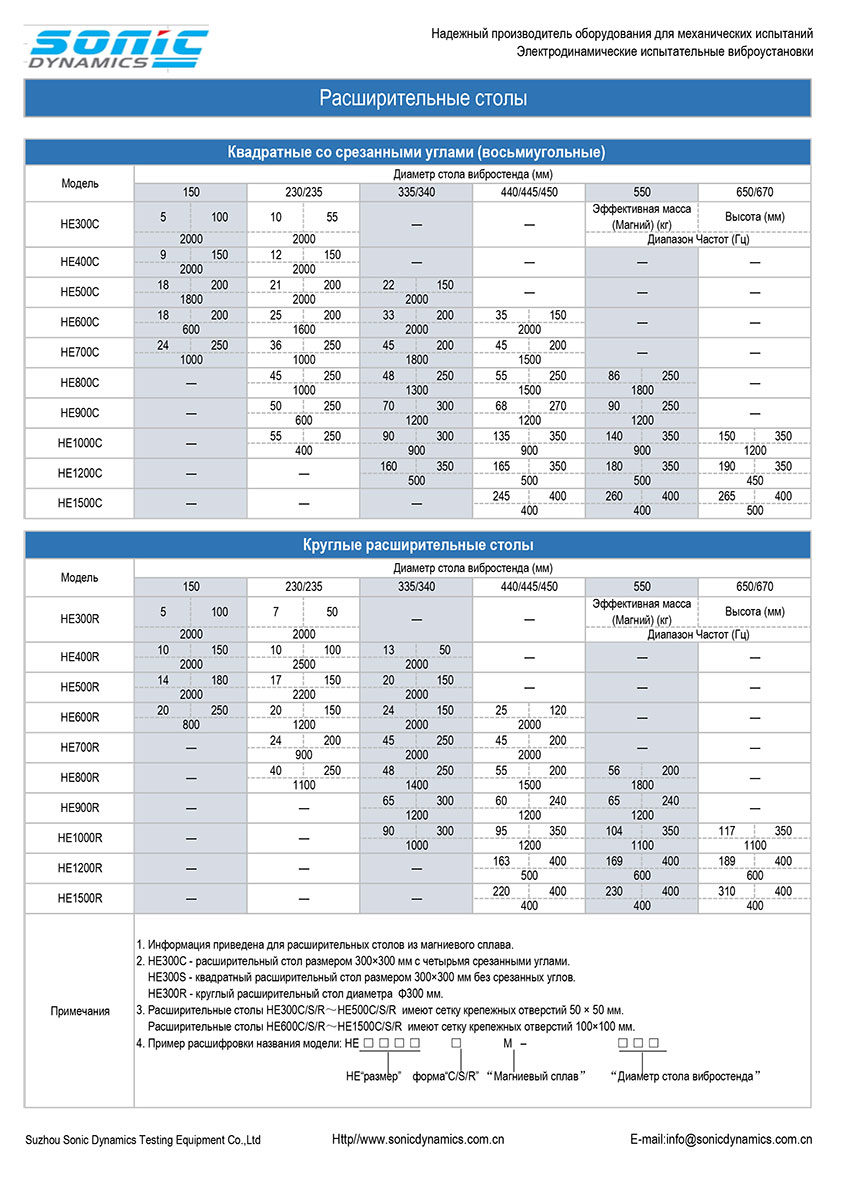

Расширительные столы выпускаются с тремя основными формами рабочей поверхности – восьмиугольная, круглая, квадратная. Столы квадратной формы имеют наибольшую неравномерность распределения ускорения из-за повышенной амплитуды колебаний в области углов. Отсечение углов превращает квадратный расширительный стол в восьмиугольный.
Если при испытаниях необходимо обеспечить максимальный частотный диапазон при наличии запаса по вынуждающей силе, могут использоваться расширительные столы из алюминиевого сплава, имеющие большую массу и большую жесткость.
